شبیه ساز و تستر سنسور اکسیژن
تستر سنسور اکسیژن دستگاهی است که به صورت کامل سنسور اکسیژن را بررسی وآنالیز می کند و اطلاعات سنسور را نشان می دهد.از جمله نمودار سنسورو گرم کن سنسور پارامترهای جریان گرم کن و ولتاژ سنسور را نشان می دهد.
قابلیت تست وشبیه سازی سنسور اکسیژن به صورت قطعی و همینطور نمایش نمودار سیگنال خروجی میباشد.

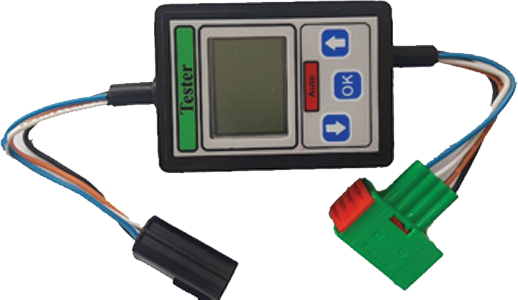

این دستگاه دارای یک کابل رابط می باشد که با استفاده از آن می توان هم سنسور های برند زیمنس و هم برند ساژم را مورد بررسی قرار داد.
سنسور اکسیژن ساژم
Sagem
سنسور اکسیژن ساژم
Sagem
سنسور اکسیژن زیمنس
Siemens
سنسور اکسیژن زیمنس
Siemens
سنسور اکسیژن زیمنس
Siemens
سنسور اکسیژن ساژم
Sagem
توجه : زمانی که بخواهیم سنسور را از روی خودرو مورد بررسی قرار دهیم نیازی به تغذیه برق ورودی نیست ولی برای تست سنسور جدا از خودرو باید دستگاه تستر را با استفاده از یک آداپتور 12 ولت 5 آمپری استفاده کرد.

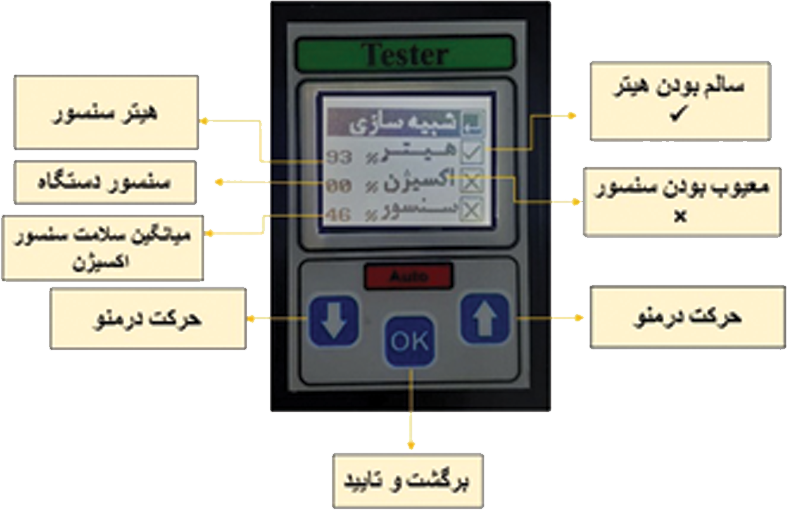

منو های دستگاه

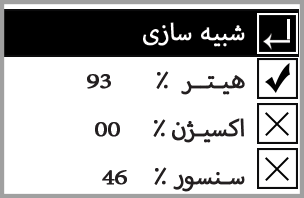

منو های دستگاه تستر سنسور اکسیژن شامل موارد زیر می باشد:
• شبیه سازی
• هیتر
• اکسیژن
• سنسور
شبیه سازی
با وارد شدن به منو ی شبیه سازی می توانید پالس خروجی ای که از
ECU می رسد را با زدن کلید بالا و پایین تغییر دهید و شکل موج
آن را با دیاگ بررسی کنید .این دستگاه به دلیل داشتن کابل تبدیل
می تواند هم به سنسسور های زیمنس و هم به سنسور های ساژم متصل شود.
شکل موج با دامنه های متفاوت
با استفاده از کلید های حرکتی می توانید دامنه ولتاژ سنسور را تغییر دهید.
گرمکن (Heater)
با استفاده از این منو می توانید از میزان سلامت هیتر سنسور اکسیژن اطلاع پیدا کنید.
اکسیژن (Oxygen)
با استفاده از این منو می توانید از میزان سلامت سنسور به کار رفته در سنسور اکسیژن خودرو اطلاع پیدا کنید.
همچنین با استفاده از این منو می توانید نمودار جریان مصرفی سنسور را مورد بررسی قراره داده و از سلامت آن اطلاع پیدا کنید.
میزان جریان سنسور از 1.1 آمپر تا 400 میلی آمپر متغیر می باشد.
سنسور(Sensour)
در نهایت در این منو می توانید سلامت سنسور اکسیژن خودرو را با استفاده از میزان ولتاژ
سنسور ، مقاومت هیتر و جریان هیتر مورد بررسی قرار دهید.
در این منو اگر مقابل سنسور یک بطری حاوی مقداری تینر را بگیرید به طوری که گاز تینر به
سنسور برسد میزان مقاومت و جریان سنسور را مشاهده می کنید که تغییر می کند.
